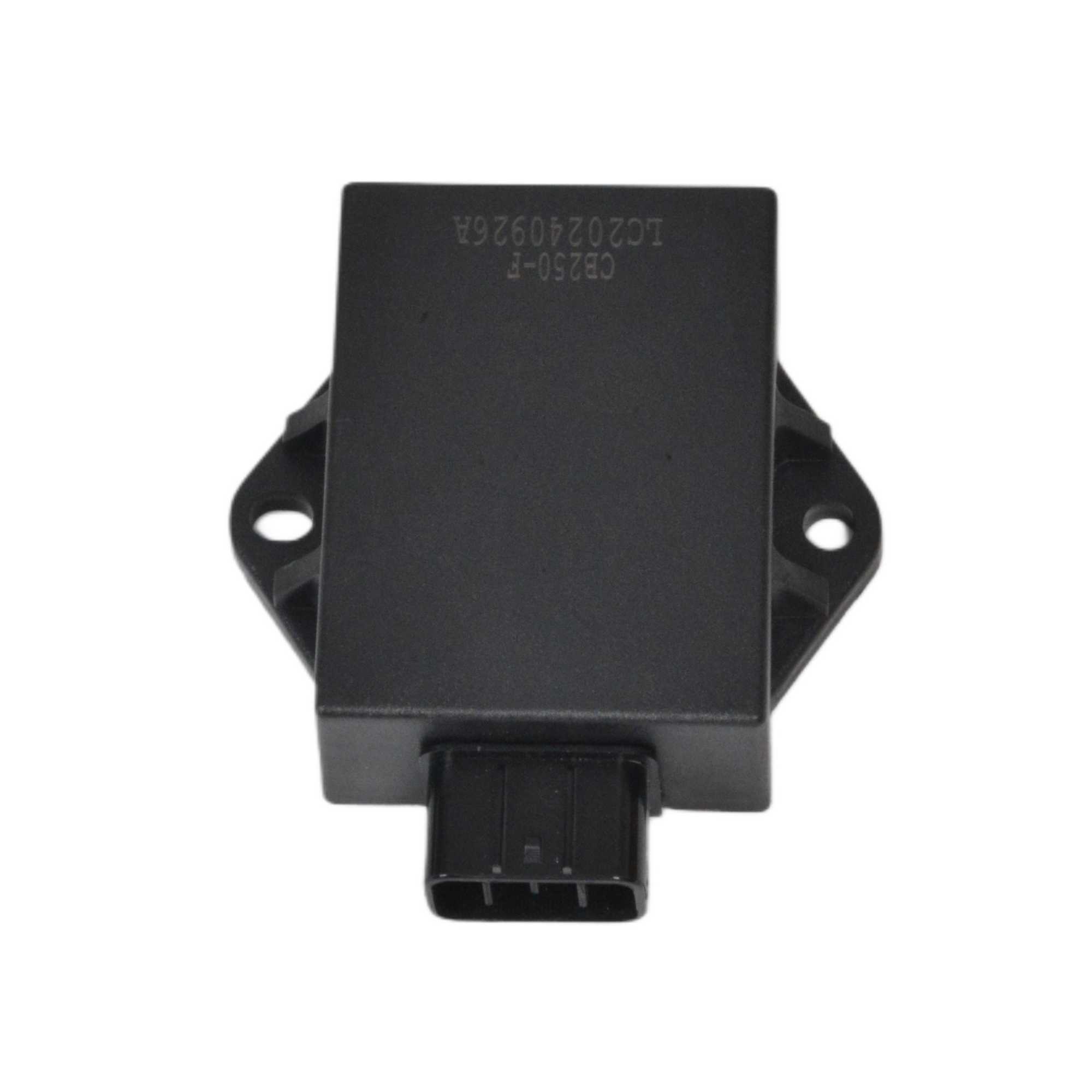

Коммутатор FX 250/300/450

Коммутатор (CDI-модуль, или Capacitor Discharge Ignition) для мотоциклов серии FX (модели 250, 300 и 450) представляет собой электронный блок управления зажиганием, предназначенный для оптимизации работы двигателя в условиях кроссового и эндуро вождения. Этот компонент является частью системы зажигания безконтактного типа и обеспечивает точное управление моментом искрообразования, что критично для достижения максимальной мощности, экономии топлива и снижения эмиссий. Ниже приведено подробное техническое описание, основанное на типичных характеристиках аналогичных модулей для мототехники данного класса (например, от производителей вроде Pro-Factory или совместимых с двигателями Zongshen/ZS, часто используемыми в FX Moto).
Основные характеристики и конструкция
Тип устройства: Цифровой CDI-коммутатор с микропроцессорным контролем. Он интегрирует функции конденсаторного разряда, датчиков положения коленвала (CKP) и дроссельной заслонки (TPS), а также модуль ограничителя оборотов (rev-limiter).
Совместимость: Предназначен для 4-тактных одноцилиндровых двигателей объемом 250 см³, 300 см³ и 450 см³, используемых в кроссовых и эндуро моделях FX Moto (например, FX250, FX300, FX450). Подходит для двигателей с воздушным или жидкостным охлаждением, совместим с катушками зажигания высокого напряжения (до 40 кВ).
Электрические параметры:Напряжение питания: 12 В постоянного тока (от бортовой сети мотоцикла).
Ток потребления: В режиме ожидания — менее 0,5 А; в пике — до 5 А.
Выходное напряжение на катушку: 200–400 В (зависит от модели, для разряда конденсатора).
Частота искрообразования: До 15 000 импульсов в минуту, с регулировкой опережения зажигания в диапазоне 5–35° до ВМТ (верхней мертвой точки).

Корпус и защита: Герметичный пластиковый или алюминиевый корпус с классом защиты IP67 (водо- и пыленепроницаемый), устойчивый к вибрациям (до 10G) и температурам от -20°C до +80°C. Размеры типичны: около 100x60x30 мм, вес — 150–250 г (в зависимости от модели).
Принцип работы
Коммутатор функционирует на основе сигнала от датчика Холла или магнитного датчика положения коленвала, который фиксирует скорость вращения и положение поршня. Внутренний микроконтроллер обрабатывает данные в реальном времени, рассчитывая оптимальный угол опережения зажигания с учетом оборотов двигателя, нагрузки и температуры. Процесс включает:
Заряд конденсатора: От генератора мотоцикла (альтернатора) заряжается высоковольтный конденсатор.
Разряд и искрообразование: При достижении расчетного момента коммутатор подает импульс на катушку зажигания, вызывая разряд и искру на свече.
Регулировка: В моделях для FX 300/450 может быть интегрирована функция маппинга (картирования) зажигания с несколькими режимами (например, "эко" для низких оборотов и "спорт" для максимальной мощности). Ограничитель оборотов предотвращает превышение 9000–11000 об/мин (в зависимости от двигателя), защищая от перегрузок.
Преимущества и функциональность
Повышение производительности: Обеспечивает стабильную работу двигателя на высоких оборотах (до 11 000 об/мин для 450 см³), минимизируя пропуски зажигания и улучшая отклик на газ. Для моделей FX 250/300 это особенно полезно в эндуро-режимах, где требуется плавный набор мощности.
Надежность: Устойчив к электромагнитным помехам (EMI), с встроенной защитой от коротких замыканий и переполюсовки. Средний ресурс — 50 000–100 000 км пробега при правильной эксплуатации.
Рекомендуется проверка каждые 5000 км: осмотр контактов, измерение сопротивления (катушка — 0,5–1 Ом) и тесты на искру.
